本篇教學帶領你「重頭開始」「從無到有」組裝一台電腦

並且讓你對每一個元件有初步的了解



----------------------------------------------------------------------------

需要準備的元件

1.   C.P.U. (Central Processing Unit) 中央處理器

2.   R.A.M. (Random Access Memory) 記憶體

3.   Mother Board 主機板

4.   H.D.D. (Hard Disk) 硬碟

5.   CD/DVD 光碟機

6.   Shell 機殼

7.   Graphic Card 顯示卡 (選購Selective)

8.   Sound Card 音效卡 (選購Selective)

9.   Network Card 網路卡 (選購Selective)





 ※從無到有※



基本上,主機板,就包含了一個電腦的大部分線路



接著,只要接上 C.P.U. 和 R.A.M. ,其實電腦就可以運作了



然後,再接上硬碟,灌入資料,就可以執行作業系統了



加上網路卡之後,就可以連上網際網路了







※組裝電腦很危險嗎※



1) 所有接頭都有防笨裝置,能接的才能插進去,否則根本不能插 (非暴力的情況之下)

2) 只要把電腦後面的開關關閉,並且拔除插頭,基本上就不會觸電,就算電也電不死

3) 就算燒掉,也只是默默的冒煙,請盡速將插頭拔除即可







※開始組裝一台電腦※



就如同剛才提到的,一個電腦的大部分線路,都在主機板上





所以我們的所有元件,都是裝在主機板上的



所以我們只要知道每一個元件在主機板上相對應的位置



就能輕鬆的將電腦組裝起來






如圖

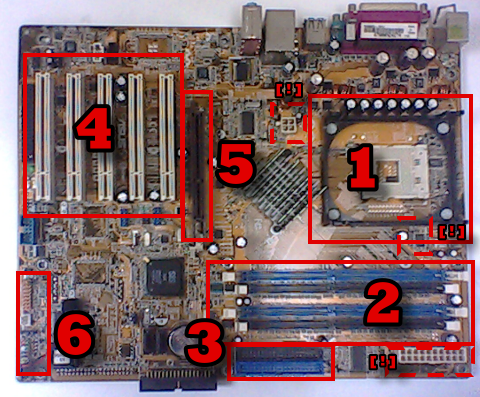

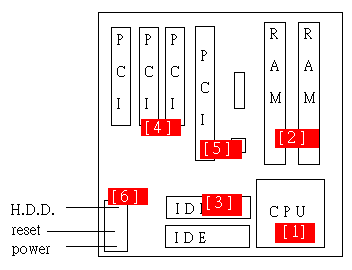

 【圖 1 】主機板基本配置圖



( 配置的 實際位置 , 會依照不同的主機板設計而不同 )




( 1 )  C   P   U

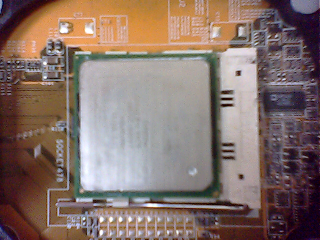

【圖 2 】 CPU

中央處理器,乃一個電腦的運算核心

而不同系列的CPU ,設計方式不同,組裝方法也不同

( 例如 Pentium 3 和 Pentium 4 組裝方法就不同 )

在這邊簡單介紹 Intel Pentium 4 的安裝方式

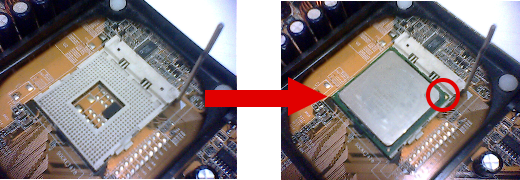

【圖 3 】
Intel Pentium 4 的安裝圖

首先,將把手拉起

接著,將CPU以正確方向裝入

( 錯誤的裝入,將導致CPU針腳斷裂!! )


接著,再把CPU風扇裝入

並且,記得將CPU風扇的插頭插到主機板上!

(插頭通常在CPU隔壁,能插的那個插頭就是了!)

( 2 ) R   A   M


【圖 4 】 DDR 256MB 記憶體

記憶體,是一個電腦執行程式時必須的一個記憶體單元



主機板依照設計的不同,所提供的記憶體插槽數也不同


【圖 5 】 記憶體安裝示意圖

記憶體插槽,左右兩邊各有一個卡榫 (紅色標記)

當你在裝入記憶體的時候,要同時壓住 記憶體 和 兩邊卡榫 才能插入

而且,在兩邊卡榫,都有正確壓入之時,才能確定你的記憶體是正確安裝


( 3 )  I  D  E   排  線


【圖 6 】IDE 排線的其中一端


硬碟(H.D.D.)、光碟機(CD / DVD ROM),都是靠 排線 和電腦間傳輸資料的

(雖然現在IDE逐漸被SATA取代,但是筆者手邊目前沒有這種線,所以暫時用IDE線解說)

(而且兩種線的接法是差不多的,只是SATA傳輸更快、線路超細,比較方便而已)


如果要裝上 硬碟 或 光碟機,只要把排線

一端 接到 【圖 1 】 的 「3」 位置

另一端,直接接到 硬碟 或 光碟機 上面

這樣排線就算安裝完成


※但是,IDE 線,只傳輸訊息,並不傳輸「電力」

所以,必須把 電源供應器 上面的電源線 也接到 硬碟 或 光碟機 上面,他才能「跑」

才算安裝完畢



【圖 7 】電源線接頭



( 4 )   ( 5 )   P  C  I   擴  充  槽

如同名字一樣,這些槽是拿來擴充的

一般來說都是來接「顯示卡」「音效卡」「網路卡」

但是目前市售主機板,已經把這些東西都「內建」了

(尤其是特別指定要內建的話更是如此。另外,沒有內建顯示卡的主機板,反而比有內建的還貴)

所以,如果你不是電腦玩家,你應該是用不到PCI擴充槽

而且,那些「槽」插的東西都不便宜

( 顯示卡動輒NT$3000以上,和AMD的CPU價格簡直有的拼 )

( 雖然有便宜的音效卡,但是要買到「能夠用」的音效卡,價格也不便宜 )

( 至於網路卡,現在幾乎是主機板內建基本配備了,除非你用的網路服務特殊才需要另外買 )


※但是要注意的是,如果你想要外接顯示卡
顯示卡只能接在【圖 1 】「5」 的位置! (最主要的擴充槽)


( 6 ) 和機殼連接的部分

不要小看這個部分,這個部分會影響到最後能不能夠啟動電腦 !

(也會影響到你硬碟燈會不會亮...機殼上的USB插槽能不能用

因為我們要把機殼上的「開機鈕」、「重新開機鈕」、「硬碟指示燈」「USB插槽」和主機板連結

那些接頭出現在
【圖 1 】「6」的位置。

不過詳細的接法,在這裡不詳述

因為不同的主機板,接法是完全不同的

請參閱主機板說明書。


( ! ) 主機板 和 電源供應器 間的連結

當然,我們得主機板也是需要被供電的

電源供應器,有一個「正方形」和一個「長方形」的插頭

分別要接到
【圖 1 】兩個「 ! 」的位置



如果以上你都正確組裝好了,恭喜你就能夠使用該電腦了!

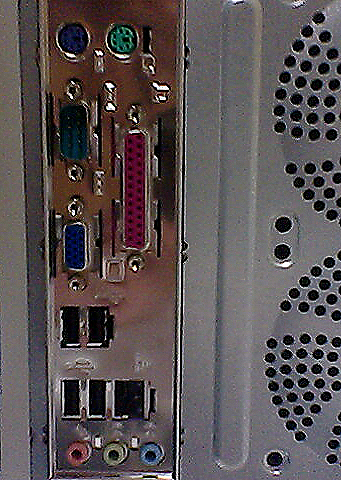

EXTRA : 電腦後面的線接孔解說



由於電腦的生產已經標準化,因此各家電腦廠商生產的接頭,以及顏色都是統一的

上方紫色孔:鍵盤插頭
上方綠色孔:滑鼠插頭
右方紫色接頭:LPT 1 接頭,多用於印表機
(但是以上三者,近年來有被USB取代的趨勢)

左方藍色接頭:螢幕接頭

中下方插孔:USB接頭、網路線接頭

下方紅色孔:接麥克風
下方綠色孔:接喇叭
下方藍色
:接特殊用途喇叭,少用



如果還是看不懂的話,建議各位手邊準備一本書吧

查閱起來也比較方便,網購還有打折。
