這學期設計出來的數位電子鐘

放在這裡做個紀念

功能:

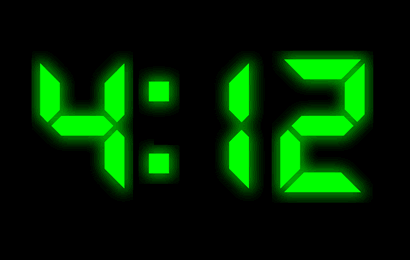

數位電子鐘,從 00:00 ~ 59:59

按下按鈕 可以暫停 / 放開按鈕 繼續

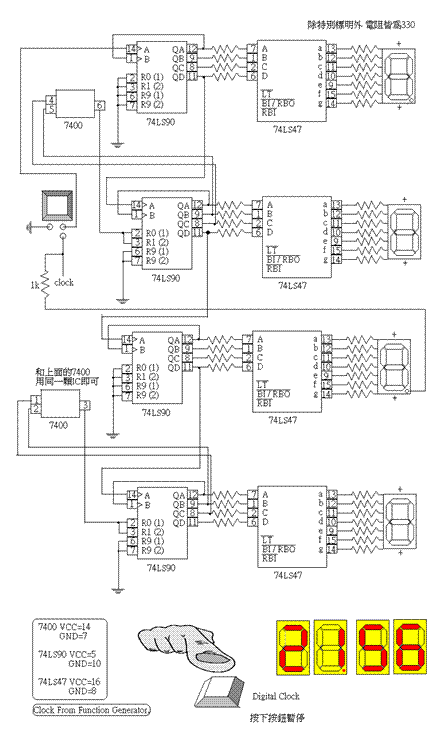

設計圖




基本上這就是 用7490的BCD Counter依據時脈去跳出binary數字

然後再用7447的Decoder轉換成 七段顯示器 可以顯示的資料
