(每經過一個clock跑一次)

做法

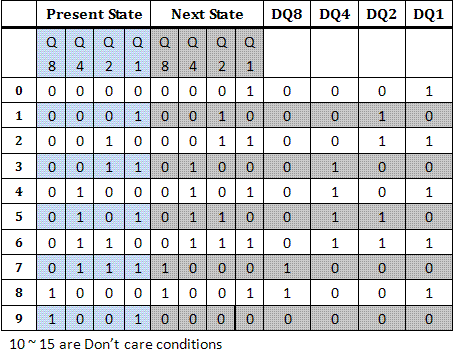

先把 Present State 和 Next State 列出來

然後把四個位數依序填入「Q8 Q4 Q2 Q1 」

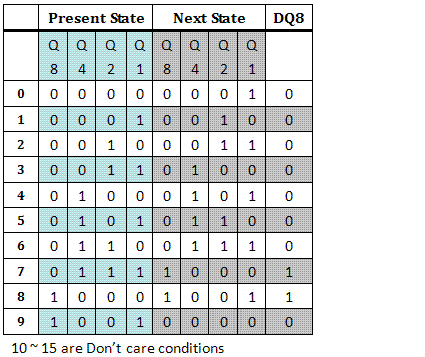

接下來依照D Flip-Flop的特性，

針對 PresentState的D8 和 NextState的D8

填出DQ8這一欄  (特性可以參考這裡)

既然會填DQ8，那麼就可以繼續填DQ4 DQ2 DQ1 了

如此一來，我們就可以解出DQ8 DQ4 DQ2 DQ1 四個正反器的輸入式子

以下我們用卡諾圖求解

DQ8(Next) =  = Q8Q1' + Q1Q2Q4

DQ4(Next) = Q4 Q2’ + Q4 Q1’ + Q4’ Q2 Q1

DQ2(Next) = Q2Q1' + Q4Q2'Q1 + Q8'Q2'Q1

DQ1(Next) = Q1’

得到

 DQ8(Next) =Q8Q1' + Q1Q2Q4

DQ4(Next) = Q4 Q2’ + Q4 Q1’ + Q4’ Q2 Q1

DQ2(Next) = Q2Q1' + Q4Q2'Q1 + Q8'Q2'Q1

DQ1(Next) = Q1’

#

大功告成。

用BCD Counter 可以做出電子鐘喔！

以後會介紹怎麼做

另外還將介紹如何用「JK FlipFlop」和「T FlipFlop」做，看看誰的材料最省！
